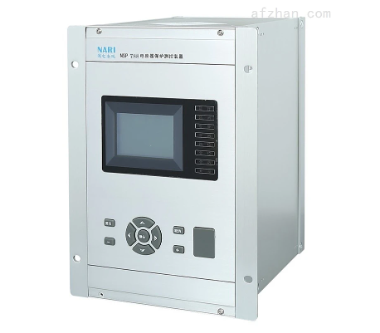

南瑞综保NSP788线路保护装置功能配置
1. 保护功能
1) 三段可经复压和方向闭锁的过流(其中第 III 段可设为反时限方式)
2) 两段零序过流(零序电流可自产也可外加)
3) 过流加速 4) 零序过流加速(零序电流可自产也可外加)
5) 过流充电保护 6) 零序过流充电保护(零序电流可自产也可外加)
7) 过负荷告警 8) 低周减载 9) 低压减载
10) 三相一次重合闸
11) 小电流接地选线(零序电流可自产也可外加)
12) 同期合闸功能(遥控合闸或手动合闸);
13) 逆功率保护 14) FC 过流闭锁 15) 低压解列
16) 母线 PT 断线告警 17) 线路 PT 断线告警
19) 故障录波
2. 通信功能
◆ 3 个以太网接口支持 IEC 61850 或 IEC 60870-5-103 规约
◆ 1 个 RS-232 通信串口用于打印
◆ 1 个 RS-485(EIA)差分总线接口用于对时信号输入
◆ 1 个以太网口可以同辅助软件 NSRTools 连接用于测试和配置装置
